واتراستاپ PVC چیست؟ انواع، کاربرد، مزایا و نحوه نصب

واتراستاپ PVC یکی از پرکاربردترین نوارهای آب بند برای کنترل نفوذ آب از درزهای سازه های بتنی است. این محصول در زمان اجرای بتن در محل درز قرار می گیرد و با ایجاد یک مانع پیوسته، مسیر عبور آب از درز را محدود می کند.

واتراستاپ PVC در انواع مختلفی مانند تخت و حفره دار تولید می شود و انتخاب نوع مناسب آن به نوع درز، میزان حرکت، ضخامت مقطع بتنی و شرایط سازه بستگی دارد. از این محصول در استخرها، مخازن آب و فاضلاب، تصفیه خانه ها، سدها، کانال ها، تونل ها، فونداسیون و سایر سازه های بتنی در معرض آب استفاده می شود.

در این مقاله با واتراستاپ PVC، انواع واتراستاپ، کاربردها، نحوه نصب، روش اتصال، معیارهای انتخاب و عوامل موثر بر قیمت آن آشنا می شوید.

واتراستاپ PVC چیست؟

واتراستاپ PVC یک نوار آب بند انعطاف پذیر از جنس پلی وینیل کلراید (PVC) است که هنگام بتن ریزی در محل درزهای سازه قرار می گیرد. این نوار با قرار گرفتن در داخل بتن، یک مانع فیزیکی در مسیر عبور آب ایجاد می کند و به آب بندی بتن درز کمک می کند.

در سازه های بتنی، درزها از نقاط حساس در برابر نفوذ آب هستند. درز اجرایی، درز انبساطی و برخی درزهای حرکتی می توانند در صورت اجرای نامناسب، به مسیر عبور آب تبدیل شوند. به همین دلیل استفاده از یک سیستم مناسب آب بندی در محل درز اهمیت زیادی دارد.

واتراستاپ PVC با توجه به شکل پروفیل و محل نصب می تواند برای شرایط مختلف مورد استفاده قرار گیرد. نکته مهم این است که نوع واتراستاپ باید متناسب با نوع درز و شرایط پروژه انتخاب شود.

واتراستاپ PVC چگونه از نفوذ آب جلوگیری می کند؟

واتراستاپ PVC با ایجاد یک مانع فیزیکی در داخل مقطع بتن، مسیر مستقیم عبور آب از محل درز را قطع می کند.

بخش هایی از نوار در بتن دو طرف درز قرار می گیرد و برجستگی ها و لبه های موجود در پروفیل باعث درگیری مناسب تر واتراستاپ با بتن می شوند. در مدل های حفره دار نیز بخش مرکزی پروفیل برای شرایطی که درز امکان حرکت دارد، نقش مهمی در عملکرد واتراستاپ ایفا می کند.

بنابراین عملکرد واتراستاپ فقط به جنس PVC وابسته نیست. محل قرارگیری، نوع پروفیل، نحوه ثابت کردن، کیفیت اتصال قطعات و اجرای صحیح بتن در اطراف واتراستاپ نیز در آب بندی نهایی تاثیر مستقیم دارند.

انواع واتراستاپ و انواع واتراستاپ PVC

انواع واتراستاپ

واتراستاپ ها را می توان بر اساس جنس، ساختار و نحوه عملکرد به انواع مختلفی تقسیم کرد. مهم ترین انواع مورد استفاده در سازه های بتنی عبارتند از:

1. واتراستاپ PVC

واتراستاپ PVC یکی از رایج ترین انواع واتراستاپ است که از PVC انعطاف پذیر تولید می شود و برای آب بندی درزهای سازه های بتنی مورد استفاده قرار می گیرد.

خود واتراستاپ PVC نیز بر اساس شکل پروفیل به مدل های مختلفی تقسیم می شود که در ادامه بررسی می کنیم.

2. واتراستاپ هیدروفیلی

واتراستاپ هیدروفیلی نوع دیگری از محصولات آب بندی درزهای بتن است که در تماس با آب متورم می شود.

3. واتراستاپ بنتونیتی

واتراستاپ بنتونیتی نوع دیگری از نوارهای آب بند است که بر پایه خاصیت تورم بنتونیت در تماس با آب عمل می کند و در برخی جزئیات آب بندی درزهای بتن استفاده می شود.

واتراستاپ ها بر اساس جنس، شکل پروفیل و نحوه عملکرد به گروه های مختلفی تقسیم می شوند. از انواع رایج می توان به واتراستاپ PVC، واتراستاپ هیدروفیلی و واتراستاپ بنتونیتی اشاره کرد.

در این مقاله تمرکز اصلی بر واتراستاپ PVC است؛ زیرا این نوع واتراستاپ یکی از گزینه های متداول برای آب بندی درزهای سازه های بتنی محسوب می شود.

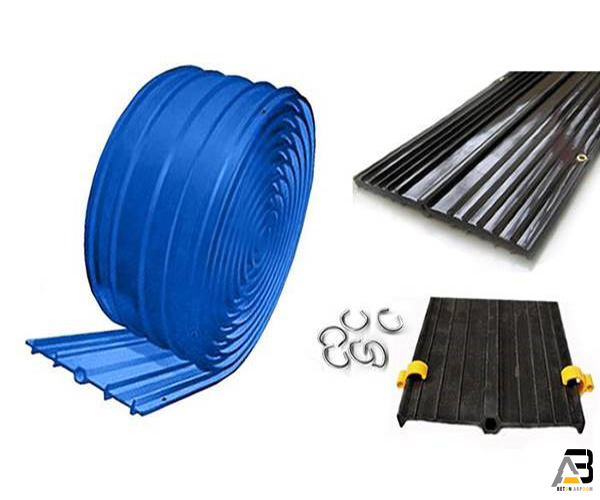

انواع واتراستاپ PVC

واتراستاپ PVC خود بر اساس شکل پروفیل به انواع مختلفی تقسیم می شود که از مهم ترین آنها می توان به موارد زیر اشاره کرد:

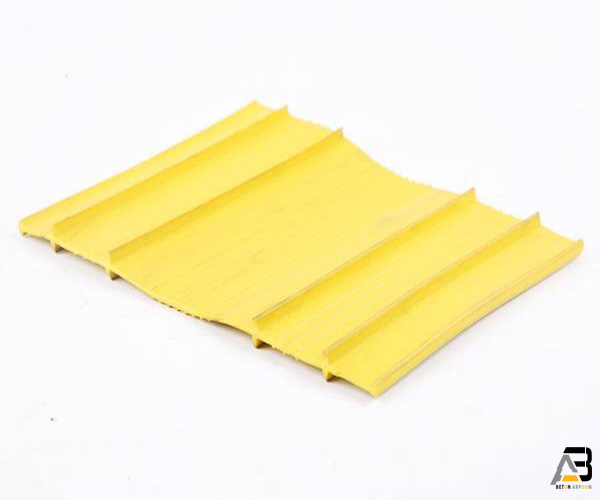

واتراستاپ PVC تخت

واتراستاپ PVC تخت یا Flat Waterstop فاقد حفره مرکزی است و معمولاً برای آب بندی درزهایی با حرکت محدود، به ویژه بسیاری از درزهای اجرایی بتن، مورد استفاده قرار می گیرد.

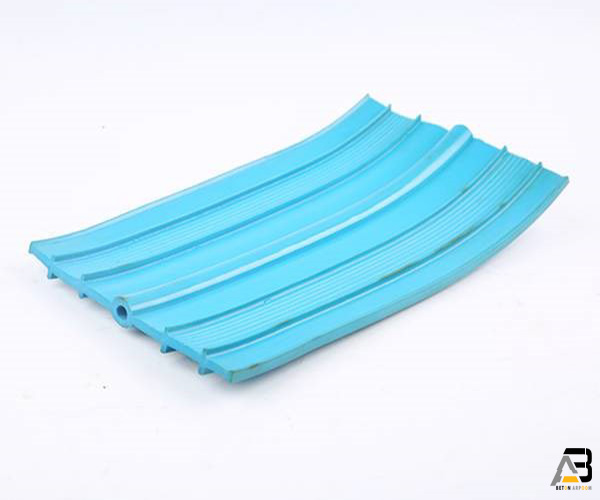

واتراستاپ PVC حفره دار

واتراستاپ PVC حفره دار دارای بخش مرکزی حفره دار یا حبابی است و معمولاً برای درزهایی که امکان حرکت دارند، مانند بسیاری از درزهای انبساطی و حرکتی، مورد استفاده قرار می گیرد.

انتخاب بین واتراستاپ تخت و حفره دار باید بر اساس نوع درز، میزان حرکت مورد انتظار، ابعاد سازه و شرایط پروژه انجام شود.

تفاوت واتراستاپ تخت و حفره دار چیست؟

تفاوت اصلی این دو نوع واتراستاپ در شکل پروفیل و میزان قابلیت استفاده در برابر حرکت درز است.

واتراستاپ تخت بیشتر برای درزهایی با حرکت محدود کاربرد دارد، در حالی که نوع حفره دار به دلیل داشتن بخش مرکزی انعطاف پذیر، برای بسیاری از درزهای حرکتی و انبساطی گزینه مناسب تری است.

بنابراین برای انتخاب بین واتراستاپ تخت و حفره دار، ابتدا باید نوع درز و میزان حرکت احتمالی آن مشخص شود.

واتراستاپ PVC برای چه نوع درزی مناسب است؟

انتخاب واتراستاپ باید قبل از اجرای بتن و بر اساس نوع درز انجام شود.

واتراستاپ PVC برای درز اجرایی

درز اجرایی زمانی ایجاد می شود که بتن ریزی یک بخش از سازه متوقف شده و ادامه بتن ریزی در مرحله دیگری انجام شود.

در چنین شرایطی معمولاً از پروفیل هایی استفاده می شود که برای درزهای با حرکت محدود مناسب هستند. واتراستاپ تخت یکی از گزینه های رایج برای این شرایط است.

واتراستاپ PVC برای درز انبساطی

درز انبساطی برای کنترل تغییرات ابعادی سازه ایجاد می شود و می تواند حرکت نسبی بین دو بخش بتن را در خود جای دهد.

برای این نوع درز، استفاده از واتراستاپی که متناسب با حرکت مورد انتظار طراحی شده باشد اهمیت بیشتری دارد. پروفیل های حفره دار در بسیاری از این کاربردها مورد استفاده قرار می گیرند.

واتراستاپ PVC برای درز حرکتی

درزهای حرکتی به دلیل تغییر شکل و جابه جایی نسبی، به انتخاب دقیق تر پروفیل نیاز دارند. در این شرایط علاوه بر نوع واتراستاپ، شکل قسمت مرکزی، ابعاد پروفیل و میزان حرکت درز نیز باید بررسی شود.

کاربردهای واتراستاپ PVC

واتراستاپ PVC در سازه هایی استفاده می شود که درزهای بتن در معرض آب، رطوبت یا فشار هیدرواستاتیکی قرار دارند.

مهم ترین کاربردهای آن عبارتند از:

• آب بندی درزهای استخر

• مخازن آب و فاضلاب

• تصفیه خانه ها

• سدها و کانال های انتقال آب

• تونل ها و سازه های زیرزمینی

• فونداسیون و سازه های مدفون

• زیرزمین ساختمان ها

• دیوارهای حائل

• چاله آسانسور

• سازه های هیدرولیکی

• برخی سازه های صنعتی

واتراستاپ PVC برای استخر

در استخرهای بتنی، محل اتصال بخش های مختلف بتن یکی از نقاط حساس در برابر نفوذ آب است. اجرای صحیح واتراستاپ در محل درز می تواند به جلوگیری از عبور آب از این مسیر کمک کند.

با این حال، آب بندی استخر فقط به واتراستاپ وابسته نیست و کیفیت بتن، طراحی و اجرای صحیح درزها و سایر جزئیات آب بندی نیز باید مورد توجه قرار گیرد.

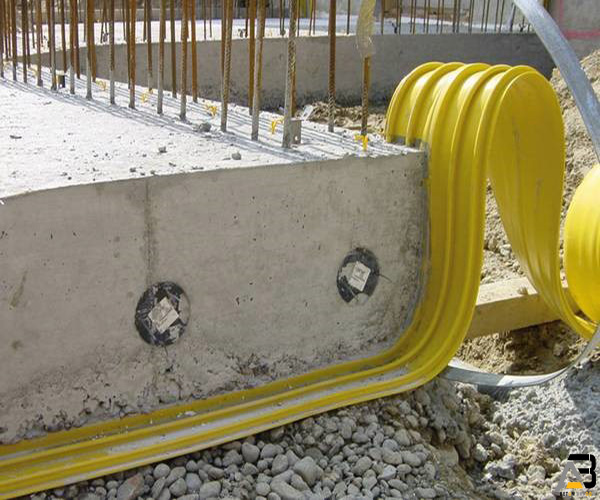

نحوه نصب واتراستاپ PVC

اجرای صحیح واتراستاپ به اندازه انتخاب محصول اهمیت دارد. جابه جایی نوار هنگام بتن ریزی، اتصال نامناسب قطعات یا ایجاد فضای خالی در اطراف آن می تواند عملکرد سیستم آب بندی را کاهش دهد.

1. تعیین محل و نوع درز

ابتدا باید نوع درز مشخص شود. بر اساس اینکه درز اجرایی، انبساطی یا حرکتی است، پروفیل مناسب انتخاب می شود.

2. قرار دادن واتراستاپ

واتراستاپ باید در موقعیت صحیح درز قرار گیرد. در مدل های میانی، نوار باید در محل مشخص شده داخل ضخامت بتن قرار داشته باشد و قسمت مربوط به درز نیز در موقعیت صحیح خود باقی بماند.

3. ثابت کردن واتراستاپ به آرماتور

برای جلوگیری از حرکت واتراستاپ هنگام آرماتوربندی و بتن ریزی، نوار باید با روش مناسب به آرماتور یا اجزای سازه ثابت شود.

استفاده از گیره، حلقه یا روش مناسب اتصال باعث می شود پروفیل هنگام اجرای بتن از موقعیت خود خارج نشود.

4. اتصال قطعات واتراستاپ

اگر طول مسیر بیشتر از طول یک رول باشد، قطعات باید به شکل صحیح به یکدیگر متصل شوند. محل اتصال باید صاف، هم راستا و عاری از آلودگی باشد.

5. کنترل قبل از بتن ریزی

پیش از بتن ریزی باید سلامت واتراستاپ و موقعیت آن بررسی شود. نوار نباید دچار پارگی، بریدگی، پیچ خوردگی یا جابه جایی شده باشد.

6. بتن ریزی اطراف واتراستاپ

بتن باید به شکل مناسب در اطراف واتراستاپ قرار گیرد تا فضای خالی یا حفره در مجاورت آن باقی نماند.

عملیات ویبره نیز باید با دقت انجام شود تا ضمن تراکم مناسب بتن، واتراستاپ جابه جا یا آسیب دیده نشود.

اتصال و جوش واتراستاپ PVC چگونه انجام می شود؟

برای اتصال دو قطعه واتراستاپ PVC معمولاً از روش جوش حرارتی استفاده می شود.

در این روش، دو سر پروفیل ابتدا به شکل مناسب برش داده و آماده می شوند. سپس با استفاده از تجهیزات حرارتی مخصوص، دو سر واتراستاپ به یکدیگر متصل می شوند.

دقت در برش، هم راستا بودن قطعات و کنترل کیفیت اتصال اهمیت زیادی دارد؛ زیرا اتصال ضعیف می تواند به نقطه ای برای عبور آب تبدیل شود.

بهتر است عملیات جوش واتراستاپ توسط نیروی ماهر و با تجهیزات مناسب انجام شود.

مزایای واتراستاپ PVC

مهم ترین مزایای واتراستاپ PVC عبارتند از:

• انعطاف پذیری مناسب

• مقاومت مناسب در برابر آب و رطوبت

• جذب آب پایین

• دوام مناسب در محیط بتن

• قابلیت تولید در پروفیل ها و ابعاد مختلف

• امکان اتصال حرارتی

• قابلیت استفاده در انواع مختلف سازه های بتنی

• اجرای نسبتاً ساده در صورت رعایت اصول نصب

البته عملکرد نهایی واتراستاپ به کیفیت محصول، انتخاب صحیح پروفیل و اجرای اصولی آن وابسته است.

تفاوت واتراستاپ PVC و واتراستاپ هیدروفیلی

واتراستاپ PVC با ایجاد یک مانع فیزیکی در محل درز عمل می کند، در حالی که واتراستاپ هیدروفیلی با تماس با آب متورم می شود.

انتخاب بین این دو محصول به نوع درز و شرایط پروژه بستگی دارد. برای آشنایی کامل تر با واتراستاپ هیدروفیلی می توانید مقاله واتراستاپ هیدروفیلی چیست؟ را مطالعه کنید.

قیمت واتراستاپ PVC

قیمت واتراستاپ PVC به نوع و مشخصات محصول بستگی دارد. عرض و ضخامت پروفیل، نوع واتراستاپ، طول رول، حجم سفارش و مشخصات مورد نیاز پروژه از عوامل موثر بر قیمت هستند.

به همین دلیل نمی توان یک قیمت ثابت برای تمام انواع واتراستاپ PVC در نظر گرفت.

برای استعلام قیمت روز، بهتر است نوع پروفیل، ابعاد و مقدار مورد نیاز مشخص شود تا قیمت متناسب با محصول مورد نظر اعلام شود.

شرایط نگهداری واتراستاپ PVC

برای حفظ کیفیت واتراستاپ تا زمان اجرا، محصول باید در محیط مناسب نگهداری شود.

واتراستاپ PVC را دور از تابش مستقیم و طولانی مدت نور خورشید، منابع حرارتی و شرایطی که باعث تغییر شکل یا آسیب فیزیکی محصول می شود نگهداری کنید.

همچنین رول ها نباید تحت فشار، کشش یا خم شدگی شدید و طولانی مدت قرار بگیرند.

چگونه واتراستاپ PVC مناسب انتخاب کنیم؟

برای انتخاب واتراستاپ مناسب، فقط به قیمت یا ظاهر محصول توجه نکنید. ابتدا شرایط اجرایی پروژه را بررسی کنید.

مهم ترین عوامل عبارتند از:

1. نوع درز: مشخص کنید درز اجرایی، انبساطی یا حرکتی است.

2. میزان حرکت: درزهای دارای حرکت به پروفیل مناسب همان شرایط نیاز دارند.

3. ابعاد مقطع بتن: عرض و ابعاد واتراستاپ باید با جزئیات سازه هماهنگ باشد.

4. شرایط تماس با آب: میزان تماس با آب و فشار هیدرواستاتیکی را در نظر بگیرید.

5. روش نصب: امکان ثابت کردن و اتصال صحیح واتراستاپ را بررسی کنید.

6. کیفیت محصول: یکنواختی، انعطاف پذیری، سلامت ظاهری و مشخصات فنی محصول اهمیت دارند.

اگر در انتخاب نوع یا ابعاد واتراستاپ برای پروژه خود تردید دارید، بهتر است قبل از خرید، جزئیات درز و شرایط سازه بررسی شود.

سوالات متداول درباره واتراستاپ PVC

واتراستاپ PVC چیست؟

واتراستاپ PVC یک نوار آب بند انعطاف پذیر است که در محل درزهای بتن قرار می گیرد و با ایجاد مانع فیزیکی، از عبور آب از مسیر درز جلوگیری می کند.

واتراستاپ PVC در چه سازه هایی استفاده می شود؟

از واتراستاپ PVC در استخر، مخازن آب و فاضلاب، تصفیه خانه، سد، کانال، تونل، فونداسیون، زیرزمین و سایر سازه های بتنی در معرض آب استفاده می شود.

تفاوت واتراستاپ تخت و حفره دار چیست؟

واتراستاپ تخت بیشتر برای درزهایی با حرکت محدود کاربرد دارد، در حالی که نوع حفره دار به دلیل داشتن بخش مرکزی انعطاف پذیر، برای بسیاری از درزهای حرکتی و انبساطی مناسب تر است.

واتراستاپ PVC چگونه نصب می شود؟

واتراستاپ در محل درز قرار گرفته و به روش مناسب ثابت می شود تا هنگام بتن ریزی جابه جا نشود. سپس بتن در اطراف آن اجرا و به شکل مناسب متراکم می شود.

اتصال واتراستاپ PVC چگونه انجام می شود؟

اتصال قطعات واتراستاپ PVC معمولاً با روش جوش حرارتی انجام می شود تا دو قطعه به شکل یکپارچه به یکدیگر متصل شوند.

آیا واتراستاپ PVC برای استخر مناسب است؟

بله، واتراستاپ PVC یکی از گزینه های مورد استفاده برای آب بندی درزهای استخرهای بتنی است. نوع پروفیل باید بر اساس نوع درز و شرایط سازه انتخاب شود.

قیمت واتراستاپ PVC چگونه تعیین می شود؟

قیمت واتراستاپ PVC به عواملی مانند نوع پروفیل، عرض، ضخامت، طول رول، حجم سفارش و مشخصات مورد نیاز پروژه بستگی دارد.

آیا یک نوع واتراستاپ برای همه درزهای بتن مناسب است؟

خیر. نوع واتراستاپ باید بر اساس نوع درز، میزان حرکت، ابعاد مقطع و شرایط پروژه انتخاب شود.

خرید و استعلام قیمت واتراستاپ PVC

برای انتخاب واتراستاپ PVC مناسب، ابتدا نوع درز، ابعاد سازه و شرایط تماس با آب را مشخص کنید. بتن آرپوم واتراستاپ PVC را در انواع و اندازه های مختلف ارائه می کند.

برای دریافت مشخصات فنی، مشاوره انتخاب محصول و استعلام قیمت واتراستاپ PVC می توانید با کارشناسان بتن آرپوم تماس بگیرید. این مقاله توسط تیم فنی بتن آرپوم تهیه و بر اساس کاربردهای اجرایی واتراستاپ در سازه های بتنی تدوین شده است.
