مقاومت خمشی بتن یکی از شاخص های مهم برای بررسی عملکرد بتن در برابر خمش، ترک خوردگی و شکست است. این ویژگی در سازه ها و قطعاتی که تحت بار خمشی قرار می گیرند، مانند تیرها، دال ها، روسازی های بتنی و برخی کف های صنعتی اهمیت زیادی دارد.
در این مقاله بررسی می کنیم مقاومت خمشی بتن چیست، چگونه آزمایش می شود، فرمول محاسبه آن چیست، مقاومت خمشی بتن در 28 روز چگونه ارزیابی می شود و چه عواملی می توانند باعث افزایش یا کاهش آن شوند. همچنین تفاوت مقاومت خمشی با مقاومت فشاری و کششی و استانداردهای مهم آزمایش را بررسی خواهیم کرد.مقاومت خمشی بتن ارتباط نزدیکی با رفتار آن در برابر نیروهای کششی دارد و برای ارزیابی عملکرد بتن در برابر ترک و شکست می توان از آزمایش مقاومت کششی بتن نیز استفاده کرد.
خلاصه: مقاومت خمشی بتن معمولاً با عنوان مدول گسیختگی (Modulus of Rupture) شناخته می شود و مقدار آن به روش آزمایش، ابعاد نمونه، طرح اختلاط، سن بتن، شرایط عمل آوری و نحوه بارگذاری وابسته است.
مقاومت خمشی بتن چیست؟
مقاومت خمشی بتن، توانایی بتن برای تحمل تنش های ایجاد شده در اثر خمش تا پیش از شکست است. در هنگام خمش، یک قسمت از مقطع بتن تحت فشار و قسمت دیگر تحت کشش قرار می گیرد. از آنجا که مقاومت کششی بتن نسبت به مقاومت فشاری آن کمتر است، ایجاد ترک در ناحیه کششی نقش مهمی در شکست خمشی دارد.
مقاومت خمشی بتن در آزمایش های استاندارد معمولاً به صورت مدول گسیختگی یا Modulus of Rupture گزارش می شود و واحد متداول آن مگاپاسکال (MPa) است.
نکته مهم این است که مقاومت خمشی یک عدد ثابت برای تمام بتن ها نیست. روش آزمایش، ابعاد نمونه، شرایط عمل آوری، رطوبت نمونه، سن بتن و نحوه بارگذاری می توانند نتیجه آزمایش را تغییر دهند.
چرا مقاومت خمشی بتن اهمیت دارد؟
در بعضی کاربردها، بتن فقط تحت فشار قرار نمی گیرد و نیروهای ایجاد شده می توانند باعث خمش و ایجاد تنش کششی در بتن شوند.
مقاومت خمشی در موارد زیر اهمیت بیشتری دارد:
• روسازی های بتنی
• تیرها و دال های بتنی
• کف های بتنی
• قطعات پیش ساخته
• بتن های الیافی
• سازه ها و قطعاتی که تحت بارگذاری خمشی قرار می گیرند
بنابراین در چنین پروژه هایی، بررسی مقاومت فشاری بتن به تنهایی نمی تواند تمام رفتار مکانیکی آن را مشخص کند.
آزمایش مقاومت خمشی بتن چگونه انجام می شود؟

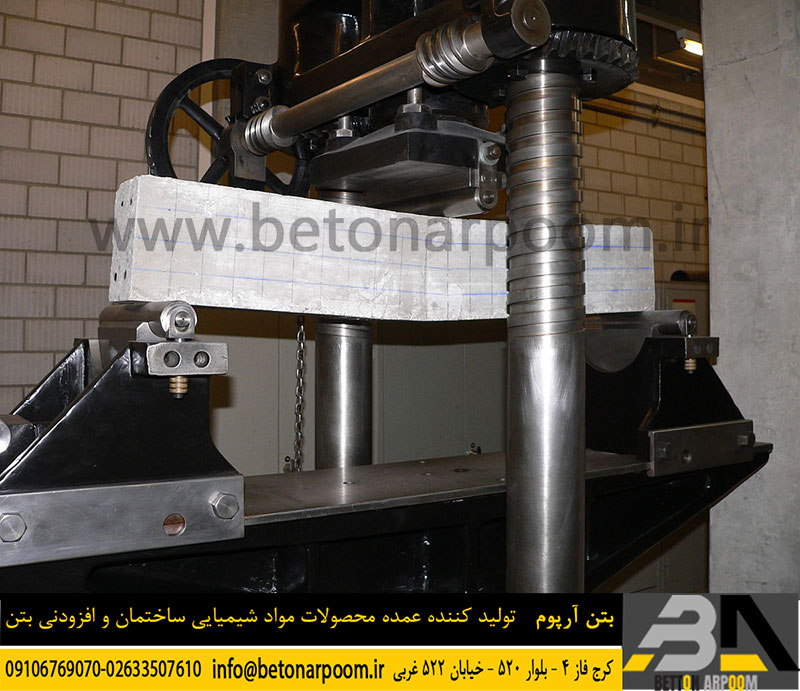

برای تعیین مقاومت خمشی، معمولاً یک نمونه تیر بتنی روی دو تکیه گاه قرار گرفته و بار تا زمان شکست به آن اعمال می شود.
نحوه اعمال بار به روش آزمایش بستگی دارد. یکی از روش های شناخته شده، Third-Point Loading است که در استاندارد ASTM C78/C78M برای تعیین مقاومت خمشی بتن مورد استفاده قرار می گیرد. در این روش، بار از دو نقطه به نمونه وارد می شود.
روش دیگر، Center-Point Loading است که بار در مرکز دهانه اعمال می شود.
به همین دلیل، هنگام مقایسه دو نتیجه آزمایش باید مشخص باشد که هر دو نمونه با چه روشی آزمایش شده اند.
آزمایش خمش سه نقطه ای بتن
در روش بارگذاری مرکزی، تیر روی دو تکیه گاه قرار می گیرد و نیرو در مرکز دهانه اعمال می شود. در نتیجه، بیشترین لنگر خمشی در ناحیه مرکزی نمونه ایجاد می شود.
این روش از نظر مفهومی ساده است، اما نتیجه آن را نباید بدون توجه به روش آزمایش با نتایج روش های دیگر مقایسه کرد.
آزمایش خمش چهار نقطه ای بتن
در روش چهار نقطه ای، تیر روی دو تکیه گاه قرار دارد و بار از دو نقطه اعمال می شود. این روش در استاندارد ASTM C78/C78M با عنوان Third-Point Loading شناخته می شود.
در این روش، بخشی از تیر بین دو محل اعمال بار قرار می گیرد و شرایط خمش در این ناحیه با بارگذاری مرکزی متفاوت است.
تفاوت ASTM C78 و ASTM C293 چیست؟
ASTM C78/C78M روش تعیین مقاومت خمشی بتن با استفاده از تیر ساده و Third-Point Loading را پوشش می دهد.
ASTM C293/C293M مربوط به روش Center-Point Loading بود، اما نسخه C293/C293M-16 در سال 2025 توسط ASTM Withdrawn شده است.
بنابراین هنگام استناد به استاندارد، باید به نسخه و وضعیت فعلی استاندارد توجه کرد و صرفاً نام ASTM C293 را به عنوان یک استاندارد فعال ذکر نکرد.
فرمول مقاومت خمشی بتن چیست؟
فرمول محاسبه مقاومت خمشی به روش آزمایش و نحوه بارگذاری بستگی دارد.
به همین دلیل، قبل از استفاده از هر فرمول باید مشخص شود آزمایش با چه روشی انجام شده است.
برای یک نمونه تیر ساده با بارگذاری مرکزی، رابطه رایج به صورت زیر بیان می شود:
R = 3PL / 2bd²
در این رابطه:
• R: مقاومت خمشی یا مدول گسیختگی
• P: حداکثر بار وارد شده در زمان شکست
• L: فاصله بین تکیه گاه ها
• b: عرض نمونه
• d: ارتفاع نمونه
اگر واحدهای ورودی به شکل سازگار انتخاب شوند، نتیجه مقاومت خمشی معمولاً بر حسب MPa بیان می شود.
مثال ساده برای محاسبه مقاومت خمشی
فرض کنید یک نمونه تیر بتنی در آزمایش تحت بار قرار گرفته و مقدار حداکثر بار شکست آن مشخص شده است. با داشتن بار شکست، فاصله بین تکیه گاه ها و ابعاد مقطع نمونه می توان مقادیر را در فرمول مربوط به همان روش آزمایش قرار داد و مقاومت خمشی را محاسبه کرد.
نکته مهم این است که فرمول باید با روش واقعی آزمایش مطابقت داشته باشد. استفاده از یک رابطه واحد برای تمام روش های آزمایش مقاومت خمشی صحیح نیست.
مقاومت خمشی بتن در 7 و 28 روز چقدر است؟
نمی توان یک عدد ثابت را به عنوان مقاومت خمشی تمام بتن ها در 7 یا 28 روز اعلام کرد.
مقدار مقاومت خمشی به عوامل مختلفی مانند:
• طرح اختلاط
• نسبت آب به سیمان
• نوع سیمان
• کیفیت سنگدانه
• نوع بتن
• شرایط عمل آوری
• سن نمونه
• ابعاد نمونه
• روش آزمایش
وابسته است.
بنابراین اگر در یک پروژه مقدار مشخصی برای مقاومت خمشی بتن 28 روزه مورد نیاز باشد، باید نتیجه آزمایش همان طرح بتن و همان روش استاندارد ملاک قرار گیرد.
به عبارت ساده، نمی توان گفت «مقاومت خمشی بتن 28 روزه همیشه X مگاپاسکال است» و این عدد را برای تمام بتن ها استفاده کرد.
رابطه مقاومت خمشی و مقاومت فشاری بتن چیست؟
مقاومت فشاری و مقاومت خمشی بتن با یکدیگر ارتباط دارند، اما یکسان نیستند.
مقاومت فشاری نشان می دهد بتن در برابر نیروی فشاری تا چه حد مقاومت می کند، در حالی که مقاومت خمشی رفتار بتن را هنگام ایجاد خمش و تنش های کششی و فشاری در مقطع بررسی می کند.
به همین دلیل، افزایش مقاومت فشاری در بسیاری از طرح ها با افزایش مقاومت خمشی همراه است، اما نمی توان برای تمام بتن ها یک رابطه ثابت در نظر گرفت.
آیا می توان مقاومت خمشی را از مقاومت فشاری محاسبه کرد؟
در برخی روابط تجربی می توان بر اساس مقاومت فشاری، مقاومت خمشی را تخمین زد؛ اما این روابط جایگزین آزمایش مستقیم در پروژه هایی که مقاومت خمشی معیار پذیرش است نمی شوند.
به خصوص در بتن های دارای الیاف یا طرح های اختلاط خاص، رفتار خمشی می تواند با بتن معمولی تفاوت داشته باشد.
تفاوت مقاومت فشاری، کششی و خمشی بتن
این سه ویژگی به هم مرتبط هستند اما کاربرد و روش ارزیابی متفاوتی دارند.
|
ویژگی
|
مقاومت فشاری
|
مقاومت کششی
|
مقاومت خمشی
|
|
نوع بار اصلی
|
فشار
|
کشش
|
خمش
|
|
رفتار مورد بررسی
|
تحمل فشار
|
تحمل کشش
|
تحمل خمش
|
|
روش ارزیابی
|
آزمایش فشاری
|
کشش مستقیم یا شکافتن
|
آزمایش خمشی تیر
|
|
واحد رایج
|
MPa
|
MPa
|
MPa
|
|
کاربرد مهم
|
ارزیابی مقاومت بتن
|
بررسی رفتار کششی و ترک
|
روسازی، تیر، دال و قطعات خمشی
|
برای بررسی جزئیات آزمایش مقاومت کششی بتن می توانید به مقاله تخصصی مربوط به این موضوع مراجعه کنید.
چه عواملی بر مقاومت خمشی بتن تاثیر می گذارند؟
مقاومت خمشی نتیجه یک عامل واحد نیست و به مجموعه ای از ویژگی های بتن و شرایط اجرای آن وابسته است.
نسبت آب به سیمان
نسبت آب به سیمان یکی از عوامل مهم در مقاومت بتن است. افزایش آب اضافی می تواند تخلخل بتن را افزایش داده و در نهایت باعث کاهش مقاومت مکانیکی شود.
البته کاهش آب نیز باید همراه با حفظ کارایی و تراکم مناسب بتن انجام شود.
کیفیت و نوع سنگدانه
سنگدانه بخش اصلی حجم بتن را تشکیل می دهد و ویژگی هایی مانند مقاومت، شکل، بافت سطحی و دانه بندی آن می تواند بر عملکرد بتن اثر بگذارد.
طرح اختلاط بتن
تناسب صحیح سیمان، آب، سنگدانه ها و مواد افزودنی برای دستیابی به بتن با عملکرد مناسب ضروری است.
طرح اختلاط نامناسب می تواند باعث افزایش تخلخل، جداشدگی یا کاهش تراکم شود و در نتیجه مقاومت خمشی مورد انتظار به دست نیاید.
عمل آوری بتن
عمل آوری مناسب برای توسعه مقاومت بتن اهمیت زیادی دارد. از دست دادن سریع رطوبت در سنین اولیه می تواند روند هیدراتاسیون سیمان و در نتیجه توسعه مقاومت را تحت تاثیر قرار دهد.
سن بتن
مقاومت بتن معمولاً با افزایش سن افزایش پیدا می کند، اما سرعت افزایش مقاومت به نوع سیمان، مواد مورد استفاده و شرایط عمل آوری بستگی دارد.
نوع و مقدار الیاف
در بتن الیافی، نوع، طول، شکل و مقدار الیاف می تواند رفتار بتن در برابر ترک و خمش را تغییر دهد.
بنابراین صرفاً افزایش مقدار الیاف به معنی افزایش نامحدود مقاومت خمشی نیست.
افزودنی های بتن
برخی افزودنی های بتن با کاهش آب مورد نیاز یا بهبود کارایی می توانند به دستیابی به بتن متراکم تر و با عملکرد بهتر کمک کنند.
انتخاب افزودنی باید بر اساس طرح اختلاط و هدف پروژه انجام شود.
چگونه مقاومت خمشی بتن را افزایش دهیم؟
برای افزایش مقاومت خمشی بتن، ابتدا باید علت ضعف مشخص شود. راهکار مناسب برای یک بتن ممکن است برای بتن دیگر نتیجه یکسانی نداشته باشد.
مهم ترین اقدامات عبارتند از:
اصلاح طرح اختلاط
کنترل نسبت آب به سیمان و ایجاد یک طرح اختلاط متراکم می تواند به بهبود مقاومت مکانیکی بتن کمک کند.
استفاده از سنگدانه مناسب
سنگدانه با کیفیت و دانه بندی مناسب به ایجاد ساختار بهتر بتن کمک می کند.
عمل آوری صحیح
حفظ رطوبت و شرایط مناسب بتن در سنین اولیه برای رسیدن به مقاومت مورد انتظار ضروری است.
استفاده از مواد مکمل سیمانی
مواد مکمل سیمانی مانند میکروسیلیس، در صورت انتخاب و مصرف صحیح، می توانند ساختار خمیر سیمان و بتن را بهبود دهند.
استفاده از الیاف
در صورت نیاز به کنترل ترک و بهبود رفتار بتن پس از ترک، می توان از الیاف مناسب در طرح اختلاط استفاده کرد.
نکته مهم این است که انتخاب روش افزایش مقاومت باید بر اساس هدف پروژه و مشخصات بتن انجام شود، نه صرفاً با اضافه کردن یک ماده به مخلوط.
تاثیر الیاف بر مقاومت خمشی بتن
الیاف می توانند با ایجاد پل در محل ترک، رفتار بتن را پس از ترک خوردگی تغییر دهند.
به همین دلیل، در بتن های الیافی فقط مقدار مقاومت خمشی اولیه مهم نیست؛ بلکه کنترل ترک، ظرفیت جذب انرژی و رفتار بتن پس از ترک نیز اهمیت دارد.
الیاف فولادی و مقاومت خمشی
الیاف فولادی یکی از انواع الیافی هستند که برای بهبود رفتار خمشی بتن استفاده می شوند.
عملکرد آنها به عواملی مانند:
• طول الیاف
• شکل الیاف
• مقدار مصرف
• توزیع الیاف
• چسبندگی الیاف به بتن
وابسته است.
بنابراین نمی توان یک مقدار مصرف مشخص را برای تمام پروژه ها مناسب دانست. برای آشنایی بیشتر با بتن تقویت شده با الیاف فولادی می توانید مقاله تخصصی مربوط به آن را مطالعه کنید.
مقاومت خمشی بتن مسلح
مقاومت خمشی خود بتن با ظرفیت خمشی یک تیر بتن مسلح تفاوت دارد.
در بتن مسلح، بتن و آرماتور در کنار یکدیگر رفتار می کنند. بتن در ناحیه فشاری نقش مهمی دارد و آرماتور کششی پس از ترک خوردن بتن، بخش مهمی از تنش کششی را تحمل می کند.
تاثیر خوردگی آرماتور بر مقاومت خمشی
خوردگی آرماتور می تواند با کاهش سطح مقطع فولاد و آسیب به پیوستگی بین فولاد و بتن، ظرفیت خمشی عضو را کاهش دهد.
این موضوع در سازه هایی که در معرض رطوبت و یون های کلرید قرار دارند اهمیت بیشتری دارد.
کاربرد مقاومت خمشی بتن
مقاومت خمشی در کاربردهایی که بتن تحت بارگذاری خمشی قرار می گیرد اهمیت ویژه ای دارد.
روسازی بتنی
روسازی های بتنی تحت بار ترافیکی قرار می گیرند و مقاومت خمشی یکی از پارامترهای مهم در ارزیابی عملکرد آنها است.
تیر و دال بتنی
در تیرها و دال ها، بار باعث ایجاد لنگر و تنش خمشی می شود. بنابراین رفتار خمشی بتن و آرماتور باید در طراحی مورد توجه قرار گیرد.
کف های بتنی
در کف های بتنی، علاوه بر مقاومت خمشی، مقاومت سایشی، دوام و کیفیت اجرای سطح نیز اهمیت دارند.
به همین دلیل مقاومت خمشی با مقاومت سایشی یکسان نیست و برای افزایش هر کدام باید راهکار مناسب همان عملکرد انتخاب شود.
استاندارد آزمایش مقاومت خمشی بتن
یکی از استانداردهای مهم در این زمینه ASTM C78/C78M است که روش تعیین مقاومت خمشی بتن با استفاده از تیر ساده و Third-Point Loading را مشخص می کند.
در نتیجه آزمایش مقاومت خمشی، علاوه بر مقدار نهایی، باید شرایط آزمایش و مشخصات نمونه نیز در نظر گرفته شود.
این موضوع اهمیت زیادی دارد؛ زیرا تفاوت در ابعاد نمونه، شرایط عمل آوری، رطوبت و روش بارگذاری می تواند نتیجه را تغییر دهد.
نتیجه آزمایش مقاومت خمشی بتن را چگونه تفسیر کنیم؟
هنگام بررسی گزارش آزمایش فقط به عدد نهایی نگاه نکنید.
موارد زیر نیز باید بررسی شوند:
• سن نمونه
• ابعاد نمونه
• روش آزمایش
• شرایط عمل آوری
• وضعیت رطوبتی
• بار شکست
• محل شکست نمونه
• طرح اختلاط بتن
اگر دو نمونه بتن نتایج متفاوتی داشته باشند، لزوماً به این معنی نیست که یکی از آنها اشتباه است. تفاوت در آماده سازی، تراکم، عمل آوری و شرایط آزمایش می تواند باعث تفاوت نتیجه شود.
جمع بندی
مقاومت خمشی بتن توانایی بتن برای تحمل تنش ناشی از خمش پیش از شکست است و معمولاً با عنوان مدول گسیختگی بتن (Modulus of Rupture) بیان می شود.
این ویژگی برای کاربردهایی مانند روسازی های بتنی، تیرها، دال ها، کف های بتنی و بتن های الیافی اهمیت دارد.
مقاومت خمشی به عوامل مختلفی مانند طرح اختلاط، نسبت آب به سیمان، کیفیت سنگدانه، سن بتن، عمل آوری و روش آزمایش وابسته است. بنابراین نمی توان یک عدد ثابت را برای تمام بتن ها به عنوان مقاومت خمشی در 28 روز در نظر گرفت.
برای افزایش عملکرد خمشی نیز باید ابتدا نیاز پروژه مشخص شود و سپس از روش هایی مانند اصلاح طرح اختلاط، عمل آوری مناسب، استفاده صحیح از مواد مکمل سیمانی یا الیاف استفاده کرد.
سوالات متداول درباره مقاومت خمشی بتن
مقاومت خمشی بتن چیست؟
مقاومت خمشی بتن توانایی بتن برای تحمل تنش های ایجاد شده در اثر خمش تا پیش از شکست است و معمولاً به صورت مدول گسیختگی گزارش می شود.
فرمول مقاومت خمشی بتن چیست؟
فرمول به روش آزمایش و نحوه بارگذاری بستگی دارد. بنابراین ابتدا باید روش آزمایش مشخص شود و سپس فرمول مربوط به همان روش استفاده شود.
مقاومت خمشی بتن 28 روزه چقدر است؟
عدد ثابتی برای تمام بتن ها وجود ندارد و مقدار آن به طرح اختلاط، مواد اولیه، عمل آوری، سن نمونه و روش آزمایش وابسته است.
تفاوت مقاومت خمشی و کششی بتن چیست؟
مقاومت کششی توانایی بتن در برابر تنش کششی را بررسی می کند، در حالی که مقاومت خمشی رفتار بتن را تحت خمش و ایجاد همزمان تنش های کششی و فشاری ارزیابی می کند.
چگونه مقاومت خمشی بتن را افزایش دهیم؟
اصلاح طرح اختلاط، کنترل نسبت آب به سیمان، انتخاب سنگدانه مناسب، عمل آوری صحیح و در صورت نیاز استفاده از مواد مکمل سیمانی یا الیاف می تواند به بهبود عملکرد خمشی بتن کمک کند.
آیا الیاف مقاومت خمشی بتن را افزایش می دهند؟
الیاف می توانند مقاومت و به ویژه رفتار بتن پس از ترک را بهبود دهند، اما میزان تاثیر آنها به نوع، مقدار، شکل، طول و نحوه توزیع الیاف بستگی دارد.
