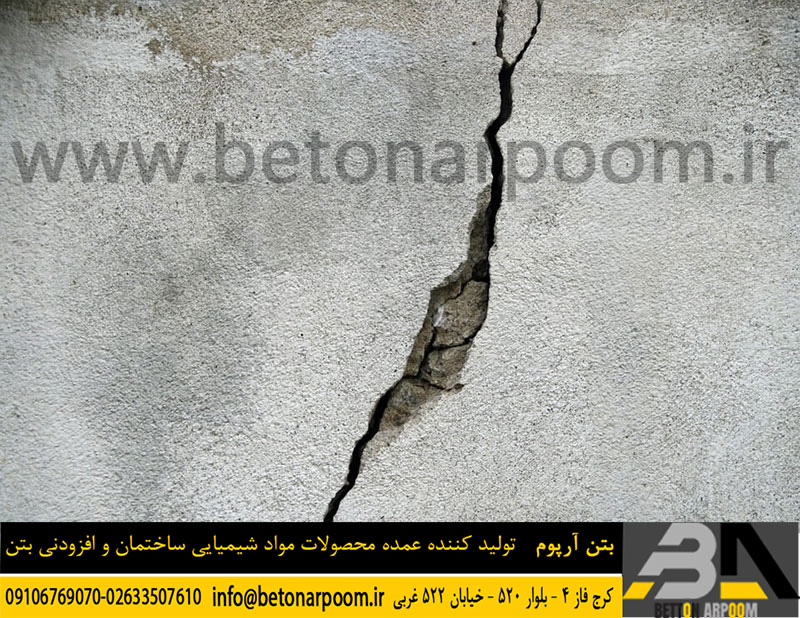

ترک خوردگی بتن؛ علت، انواع ترک و راه های جلوگیری از ترک بتن

ترک خوردگی بتن یکی از رایج ترین مشکلاتی است که ممکن است در ساعات اولیه پس از بتن ریزی یا در طول عمر بتن ایجاد شود. بتن مقاومت فشاری و دوام بالایی دارد، اما مقاومت کششی آن محدود است و زمانی که تنش های کششی یا تغییر شکل های ایجاد شده از ظرفیت بتن بیشتر شوند، احتمال ایجاد ترک افزایش پیدا می کند.

هر ترک بتن به معنی ضعف سازه یا نیاز فوری به ترمیم نیست. ترک ممکن است در اثر جمع شدگی، تبخیر سریع آب، تغییرات دما، نشست، اجرای نامناسب، بارگذاری یا خوردگی آرماتور ایجاد شود و اهمیت هرکدام با توجه به شرایط پروژه متفاوت است.

برای تشخیص علت ترک خوردگی بتن باید علاوه بر عرض ترک، زمان ایجاد، محل، الگو، عمق، تغییرات ترک در طول زمان و شرایط بهره برداری نیز بررسی شود.

در این مقاله با علت ترک خوردگی بتن، انواع ترک بتن، ترک مویی، روش تشخیص ترک های مهم و راه های جلوگیری از ترک خوردن بتن آشنا می شوید.

ترک خوردگی بتن چیست؟

ترک خوردگی بتن زمانی اتفاق می افتد که تنش های کششی یا تغییر شکل های ایجاد شده در بتن از ظرفیت تحمل آن بیشتر شوند. بتن در برابر فشار عملکرد مناسبی دارد، اما مقاومت کششی آن بسیار کمتر است؛ به همین دلیل تغییرات حجمی ناشی از کاهش رطوبت، تغییرات دما، نشست یا بارگذاری می تواند در شرایط خاص باعث ایجاد ترک شود.

ترک بتن ممکن است در بتن تازه و پیش از گیرش یا در بتن سخت شده و پس از کسب مقاومت ایجاد شود. زمان ایجاد ترک یکی از اطلاعات مهم برای تشخیص علت آن است.

برخی ترک ها سطحی و غیرسازه ای هستند، اما بعضی ترک ها می توانند با مشکلاتی مانند نشست، بارگذاری نامناسب، خوردگی آرماتور یا تغییر شکل عضو ارتباط داشته باشند. بنابراین ارزیابی ترک باید بر اساس مجموعه ای از نشانه ها انجام شود و نباید فقط ظاهر ترک را ملاک قرار داد.

چرا بتن ترک می خورد؟

ترک خوردن بتن معمولاً نتیجه یک عامل واحد نیست و ممکن است چند عامل به صورت همزمان در ایجاد آن نقش داشته باشند. مهم ترین علت های ترک خوردگی بتن عبارتند از:

نسبت آب به سیمان بالا و استفاده از آب اضافی

افزودن آب بیش از مقدار مورد نیاز طرح اختلاط می تواند نسبت آب به سیمان را افزایش دهد و بر خواص بتن سخت شده اثر منفی بگذارد. آب اضافی همچنین می تواند جمع شدگی بتن را افزایش دهد و احتمال ایجاد ترک های ناشی از تغییر حجم را بیشتر کند.

برای افزایش کارایی بتن نباید صرفاً به اضافه کردن آب متکی بود. در صورت نیاز به روانی بیشتر، باید طرح اختلاط اصلاح شود و در صورت نیاز از افزودنی های کاهنده آب متناسب با شرایط پروژه استفاده شود. در صورت نیاز به روانی بیشتر، می توان با اصلاح طرح اختلاط و استفاده مناسب از افزودنی های کاهنده آب، کارایی مورد نیاز را بدون افزایش بی دلیل آب تأمین کرد.

خشک شدن سریع بتن

اگر آب از سطح بتن تازه با سرعت زیادی تبخیر شود، سطح بتن ممکن است پیش از آنکه مقاومت کافی برای تحمل تنش های ناشی از جمع شدگی پیدا کند، دچار ترک شود.

دمای بالا، رطوبت نسبی پایین، وزش باد و دمای بالای بتن می توانند سرعت تبخیر آب را افزایش دهند. به همین دلیل کنترل شرایط محیطی و شروع به موقع عمل آوری در ساعات اولیه بتن ریزی اهمیت زیادی دارد.

جمع شدگی بتن

بتن در اثر از دست دادن رطوبت دچار کاهش حجم می شود. اگر این جمع شدگی به وسیله بستر، آرماتور، اتصال به اجزای دیگر یا شرایط هندسی عضو محدود شود، تنش کششی ایجاد شده می تواند از ظرفیت کششی بتن بیشتر شود و ترک ایجاد کند.

مقدار آب، میزان خمیر سیمان، شرایط محیطی، ابعاد عضو، نوع مصالح و روش عمل آوری از عواملی هستند که بر جمع شدگی بتن اثر می گذارند.

تغییرات دما

بتن با تغییر دما منبسط و منقبض می شود. اگر این تغییر شکل توسط محیط اطراف یا سایر اجزای سازه محدود شود، تنش های داخلی ایجاد شده می توانند باعث ترک خوردگی شوند.

در بتن های حجیم، اختلاف دما بین بخش داخلی و سطح بتن نیز اهمیت بیشتری پیدا می کند. بنابراین شرایط دمایی باید در طراحی و اجرای بتن مورد توجه قرار گیرد.

نشست بتن یا زیرسازی

نشست بتن تازه یا نشست بستر زیر بتن می تواند باعث ایجاد تغییر شکل و ترک شود. اگر زیرسازی به خوبی متراکم نشده باشد یا در نقاط مختلف یکنواخت نباشد، بخشی از دال ممکن است پس از اجرا دچار نشست شود.

به همین دلیل آماده سازی، تسطیح و تراکم مناسب بستر قبل از بتن ریزی اهمیت زیادی دارد.

اجرای نامناسب و تراکم ناکافی

کیفیت بتن فقط به طرح اختلاط و مقاومت فشاری آن وابسته نیست. حمل، ریختن، تراکم، پرداخت و عمل آوری نیز بر عملکرد نهایی بتن تأثیر دارند.

تراکم نامناسب یا اجرای نادرست می تواند باعث ایجاد نواحی ضعیف و افزایش احتمال ترک خوردگی و سایر آسیب های بتن شود.

بارگذاری زودهنگام یا بیش از ظرفیت

اگر بتن پیش از رسیدن به مقاومت کافی تحت بارگذاری قرار گیرد یا بارهای وارد شده با ظرفیت عضو سازگار نباشند، احتمال ایجاد ترک افزایش پیدا می کند.

با این حال، مشاهده ترک به تنهایی به معنی شکست سازه ای نیست. برای تشخیص ترک های مرتبط با رفتار سازه ای باید محل، جهت، الگوی ترک و شرایط عضو توسط متخصص بررسی شود.

نبود یا اجرای نامناسب درزهای کنترل

تغییرات حجمی بتن را نمی توان به طور کامل حذف کرد. درزهای کنترل برای مدیریت تغییر شکل و کنترل محل ایجاد ترک های ناشی از جمع شدگی و تغییرات حجمی استفاده می شوند.

درزهای کنترل قرار نیست تمام ترک ها را حذف کنند؛ هدف اصلی آنها کنترل محل و الگوی ترک و کاهش ترک های تصادفی است.

خوردگی آرماتور

خوردگی میلگرد می تواند باعث افزایش حجم محصولات خوردگی و ایجاد فشار در اطراف آرماتور شود. ادامه این فرآیند ممکن است باعث ترک، جداشدگی و پوسته شدن بتن شود.

در چنین شرایطی پوشاندن ترک بدون شناسایی و رفع علت اصلی، راهکار کاملی محسوب نمی شود.

انواع ترک بتن چیست؟

ترک های بتن را می توان بر اساس زمان ایجاد، علت، ظاهر و رفتار آنها دسته بندی کرد. یکی از کاربردی ترین روش ها، تفکیک ترک های ایجاد شده در بتن تازه و بتن سخت شده است.

ترک های بتن تازه

این ترک ها در ساعات اولیه پس از بتن ریزی ایجاد می شوند و معمولاً با تبخیر سریع آب، نشست یا شرایط اجرای بتن ارتباط دارند.

ترک ناشی از خشک شدن سریع سطح بتن

ترک جمع شدگی پلاستیک زمانی ایجاد می شود که سرعت تبخیر آب از سطح بتن تازه از سرعت تأمین آب از داخل بتن بیشتر شود. این ترک ها معمولاً در ساعات اولیه و پیش از گیرش نهایی ایجاد می شوند.

شرایط گرم، خشک و بادخیز می توانند احتمال این نوع ترک را افزایش دهند.

ترک ناشی از نشست بتن تازه

در بتن تازه، ذرات جامد ممکن است در اثر گرانش نشست کنند. اگر این حرکت به وسیله آرماتور یا عوامل دیگر محدود شود، ممکن است ترک هایی در اطراف یا بالای آرماتور ایجاد شوند.

ترک های بتن سخت شده

پس از گیرش و سخت شدن بتن نیز ترک می تواند به دلایل مختلف ایجاد شود.

ترک ناشی از جمع شدگی خشک شدن

با کاهش رطوبت بتن سخت شده، حجم بتن کاهش پیدا می کند. اگر این تغییر حجم محدود شود، تنش کششی ایجاد شده می تواند باعث ترک شود.

ترک حرارتی

تغییرات دما می تواند باعث انبساط و انقباض بتن شود. محدود شدن این تغییرات ممکن است به ایجاد تنش و ترک حرارتی منجر شود.

ترک ناشی از نشست

اگر بستر زیر بتن حرکت کند یا دچار نشست شود، تغییر شکل ایجاد شده می تواند باعث ترک خوردگی شود.

ترک ناشی از بارگذاری

بارگذاری نامناسب یا ایجاد تنش های سازه ای بیش از ظرفیت عضو می تواند باعث ترک شود. تشخیص این نوع ترک نیازمند بررسی دقیق شرایط سازه و الگوی ترک است.

ترک ناشی از خوردگی آرماتور

خوردگی آرماتور می تواند باعث ایجاد فشار داخلی و ترک در بتن اطراف میلگرد شود و در مراحل پیشرفته تر به جداشدگی یا پوسته شدن بتن منجر شود.

جدول تشخیص اولیه انواع ترک بتن

نوع ترک	زمان معمول ایجاد	علت رایج	ارزیابی اولیه
ترک جمع شدگی پلاستیک	بتن تازه	تبخیر سریع آب	معمولاً سطحی، اما باید شرایط ایجاد بررسی شود
ترک نشست پلاستیک	بتن تازه	نشست و محدود شدن حرکت بتن	وابسته به محل و الگو
ترک جمع شدگی خشک شدن	بتن سخت شده	کاهش رطوبت و محدود شدن جمع شدگی	اغلب غیرسازه ای، اما وابسته به شرایط
ترک حرارتی	تازه یا سخت شده	تغییرات و اختلاف دما	وابسته به شرایط عضو
ترک ناشی از نشست	بتن سخت شده	حرکت یا ضعف بستر	نیازمند بررسی علت
ترک ناشی از بارگذاری	بتن سخت شده	تنش یا بارگذاری	نیازمند ارزیابی دقیق
ترک ناشی از خوردگی	بتن سخت شده	خوردگی آرماتور	نیازمند بررسی علت و وضعیت میلگرد



این جدول برای تشخیص اولیه است و جایگزین ارزیابی مهندسی ترک های مهم یا سازه ای نمی شود.

ترک مویی بتن چیست؟ آیا ترک مویی خطرناک است؟

ترک مویی به ترک های بسیار باریک سطحی گفته می شود که ممکن است پس از بتن ریزی روی سطح بتن مشاهده شوند. بسیاری از این ترک ها با جمع شدگی سطحی یا شرایط نامناسب عمل آوری ارتباط دارند و لزوماً نشانه مشکل سازه ای نیستند.

با این حال، مویی بودن ترک به تنهایی برای بی خطر دانستن آن کافی نیست.

اگر ترک به مرور زمان بازتر شود، گسترش پیدا کند یا همراه با نشانه هایی مانند نشت آب، خوردگی آرماتور، جداشدگی بتن یا تغییر شکل عضو باشد، باید علت آن بررسی شود.

بنابراین برای ارزیابی ترک مویی، فقط به اندازه آن توجه نکنید و روند تغییرات و محل ایجاد ترک را نیز در نظر بگیرید.

از کجا بفهمیم ترک بتن خطرناک است؟

هیچ معیار واحدی وجود ندارد که بتوان بر اساس آن تمام ترک های بتن را به صورت قطعی خطرناک یا بی خطر دانست. ارزیابی ترک باید با توجه به شرایط عضو و چند ویژگی اصلی انجام شود.

عرض ترک

عرض ترک یکی از اطلاعات مهم در ارزیابی است، اما به تنهایی برای تعیین سازه ای بودن ترک کافی نیست.

ترک باریک در یک سطح غیرسازه ای و ترک مشابه در یک عضو سازه ای مهم، لزوماً اهمیت یکسانی ندارند.

عمق ترک

ترکی که تنها در لایه سطحی بتن ایجاد شده با ترکی که بخش قابل توجهی از ضخامت عضو را درگیر کرده است، شرایط یکسانی ندارد.

محل و جهت ترک

محل ایجاد ترک و الگوی آن می تواند سرنخ مهمی برای تشخیص علت باشد. ترک ایجاد شده در کف، دیوار، ستون، تیر یا دال باید متناسب با نوع عضو و شرایط بارگذاری آن بررسی شود.

فعال یا غیرفعال بودن ترک

اگر عرض یا طول ترک در طول زمان تغییر کند، احتمال وجود یک فرآیند فعال وجود دارد. ثبت و پایش تغییرات ترک می تواند در تشخیص علت آن کمک کننده باشد.

نشت آب و رطوبت

در دیوارهای زیرزمین، مخازن، استخرها و سایر سازه های در تماس با آب، ترک ممکن است مسیر عبور آب باشد. در این شرایط علاوه بر ترک، باید علت نفوذ آب نیز بررسی شود.

خوردگی آرماتور و جداشدگی بتن

ترک همراه با لکه های زنگ، پوسته شدن یا جداشدگی بتن می تواند نشانه خوردگی آرماتور باشد و نیازمند بررسی دقیق تر است.

عرض ترک بتن چقدر قابل قبول است؟

برای تمام پروژه ها نمی توان یک عدد ثابت را به عنوان حد قابل قبول یا خطرناک بودن ترک تعیین کرد. عرض ترک تنها یکی از معیارهای ارزیابی است.

نوع سازه، محل ترک، عمق، شرایط بهره برداری، محیط، احتمال نفوذ آب، فعال یا غیرفعال بودن ترک و وجود نشانه های دیگری مانند خوردگی یا تغییر شکل نیز اهمیت دارند.

برای مثال، یک ترک باریک و پایدار در یک سطح غیرسازه ای الزاماً شرایط یکسانی با ترک مشابه در یک عضو سازه ای یا در محیطی با رطوبت بالا ندارد.

بنابراین اگر ترک در حال گسترش است، عمق قابل توجهی دارد، با نشت آب، خوردگی، جداشدگی یا تغییر شکل همراه است، باید علت آن توسط متخصص بررسی شود.

چگونه از ترک خوردگی بتن جلوگیری کنیم؟

جلوگیری از ترک بتن به یک اقدام خاص محدود نمی شود. کیفیت طرح اختلاط، زیرسازی، شرایط بتن ریزی، اجرای درزها و عمل آوری باید در کنار یکدیگر کنترل شوند.

کنترل نسبت آب به سیمان و آب اضافی

برای افزایش کارایی بتن، اضافه کردن آب بیش از مقدار پیش بینی شده در طرح اختلاط راهکار مناسبی نیست. در صورت نیاز به روانی بیشتر، می توان با اصلاح طرح اختلاط و استفاده مناسب از افزودنی های کاهنده آب، کارایی مورد نیاز را بدون افزایش بی دلیل آب تأمین کرد.

آماده سازی و تراکم مناسب بستر

بستر زیر بتن باید متناسب با شرایط پروژه آماده، تسطیح و متراکم شود. یکنواخت نبودن بستر یا نشست آن می تواند باعث ایجاد تغییر شکل و ترک در دال شود.

کنترل شرایط بتن ریزی

در هوای گرم، خشک یا بادخیز، سرعت تبخیر آب از سطح بتن می تواند افزایش پیدا کند. برنامه ریزی زمان بتن ریزی، کاهش مدت قرار گرفتن سطح بتن در معرض شرایط نامناسب و اجرای اقدامات لازم برای کنترل تبخیر می تواند احتمال ترک های اولیه را کاهش دهد.

استفاده صحیح از افزودنی ها و الیاف

افزودنی های بتن و الیاف می توانند در شرایط مناسب به کنترل برخی عوامل مؤثر بر ترک خوردگی کمک کنند. با این حال، انتخاب آنها باید بر اساس نوع بتن، شرایط پروژه، طرح اختلاط و هدف مورد نظر انجام شود.

هیچ افزودنی یا الیاف واحدی نمی تواند از تمام انواع ترک بتن جلوگیری کند.

اجرای صحیح درزهای کنترل

درزهای کنترل باید متناسب با هندسه عضو، ابعاد دال، شرایط محیطی و الزامات طراحی و اجرا جانمایی شوند.

هدف از درزهای کنترل، حذف کامل ترک نیست؛ بلکه کنترل محل و الگوی ترک ناشی از تغییرات حجمی بتن است.

عمل آوری صحیح بتن

عمل آوری مناسب باعث حفظ رطوبت و دمای لازم برای ادامه هیدراتاسیون و دستیابی بتن به خواص مورد نظر می شود. شروع به موقع عمل آوری و جلوگیری از خشک شدن سریع سطح بتن، به ویژه در شرایط نامساعد محیطی، برای کنترل ترک های اولیه اهمیت زیادی دارد.

بعد از ترک خوردن بتن چه باید کرد؟

پس از مشاهده ترک، اولین اقدام نباید صرفاً پر کردن یا پوشاندن آن باشد. ابتدا باید علت ایجاد ترک و وضعیت فعلی آن مشخص شود.

برای ارزیابی اولیه این موارد را بررسی کنید:

1. ترک چه زمانی ایجاد شده است؟

2. آیا ترک در حال گسترش یا بازتر شدن است؟

3. عرض و عمق تقریبی ترک چقدر است؟

4. ترک در کدام قسمت و کدام عضو بتن ایجاد شده است؟

5. آیا نشت آب، خوردگی آرماتور یا جداشدگی بتن وجود دارد؟

6. آیا علت ایجاد ترک همچنان فعال است؟

در برخی ترک های سازه ای، پس از شناسایی علت و بررسی وضعیت ترک، ممکن است استفاده از مواد پایه اپوکسی برای پر کردن ترک و ایجاد پیوند مناسب مورد توجه قرار گیرد. چسب اپوکسی سه جزئی BR-3CS یکی از محصولاتی است که در برخی کاربردهای مرتبط با تزریق و پر کردن ترک های سازه ای مورد استفاده قرار می گیرد.

پس از مشخص شدن علت، وضعیت ترک و نیاز پروژه، می توان درباره روش مناسب تعمیر یا ترمیم تصمیم گیری کرد. برای آشنایی با ترمیم بتن می توانید راهنمای تخصصی مربوط به ترمیم بتن را مطالعه کنید.

نکته: این صفحه روی شناخت علت، انواع و پیشگیری از ترک بتن تمرکز دارد؛ روش های تخصصی تعمیر و ترمیم ترک در صفحه مربوط به ترمیم بتن بررسی می شوند.

پس از مشخص شدن علت، وضعیت ترک و نیاز پروژه، می توان درباره روش مناسب تعمیر یا ترمیم تصمیم گیری کرد. برای آشنایی با ترمیم بتن می توانید راهنمای تخصصی مربوط به ترمیم بتن را مطالعه کنید.

سوالات متداول درباره ترک خوردگی بتن

چرا بتن بعد از بتن ریزی ترک می خورد؟

خشک شدن سریع سطح، جمع شدگی پلاستیک، شرایط نامناسب محیطی، نشست بتن تازه، طرح اختلاط نامناسب و اجرای نادرست از عوامل رایج ترک خوردگی بتن در ساعات و روزهای ابتدایی هستند.

چرا بتن بعد از خشک شدن ترک می خورد؟

جمع شدگی ناشی از کاهش رطوبت، تغییرات دما، محدود شدن تغییر شکل، نشست بستر و در برخی موارد بارگذاری می توانند پس از سخت شدن بتن باعث ایجاد ترک شوند.

آیا ترک مویی بتن خطرناک است؟

نه همیشه. بسیاری از ترک های مویی سطحی و غیرسازه ای هستند، اما اگر ترک در حال گسترش باشد یا همراه با نشت آب، خوردگی آرماتور، جداشدگی یا تغییر شکل باشد، باید بررسی شود.

آیا همه ترک های بتن نیاز به ترمیم دارند؟

خیر. نیاز به ترمیم به علت، محل، عرض، عمق، روند تغییرات و شرایط بهره برداری بستگی دارد. ابتدا باید علت ترک مشخص شود و سپس روش مناسب انتخاب شود.

چگونه از ترک خوردن بتن جلوگیری کنیم؟

کنترل طرح اختلاط و آب اضافی، آماده سازی مناسب بستر، کنترل شرایط بتن ریزی، اجرای صحیح درزهای کنترل و عمل آوری مناسب از مهم ترین اقدامات برای کاهش احتمال ترک خوردگی هستند.

آیا افزودنی بتن می تواند از ترک خوردن بتن جلوگیری کند؟

برخی افزودنی ها می توانند با کاهش آب مورد نیاز یا کنترل برخی ویژگی های بتن به کاهش احتمال بعضی انواع ترک کمک کنند، اما هیچ افزودنی واحدی برای جلوگیری از تمام انواع ترک بتن وجود ندارد. انتخاب افزودنی باید متناسب با طرح اختلاط و شرایط پروژه انجام شود.

جمع بندی

ترک خوردگی بتن می تواند در بتن تازه یا سخت شده ایجاد شود و عواملی مانند آب اضافی، جمع شدگی، خشک شدن سریع، تغییرات دما، نشست، اجرای نامناسب، بارگذاری و خوردگی آرماتور در ایجاد آن نقش داشته باشند.

برای ارزیابی ترک بتن نباید فقط به عرض یا ظاهر آن توجه کرد. زمان ایجاد، محل، عمق، الگوی ترک، فعال یا غیرفعال بودن و شرایط بهره برداری نیز اهمیت دارند.

از طرف دیگر، کنترل طرح اختلاط، زیرسازی، شرایط بتن ریزی، درزهای کنترل و عمل آوری مناسب می تواند احتمال بسیاری از ترک های قابل پیشگیری را کاهش دهد.

در صورتی که ترک ایجاد شده باشد، ابتدا باید علت آن شناسایی شود و سپس بر اساس نوع و شرایط ترک، درباره نیاز به تعمیر یا ترمیم تصمیم گیری شود.

منابع فنی

• American Concrete Institute (ACI) – ACI 224R، Control of Cracking in Concrete Structures

• American Concrete Institute (ACI) – ACI 308، Guide to External Curing of Concrete

• Federal Highway Administration (FHWA) – منابع فنی مرتبط با کنترل ترک و عمل آوری بتن
